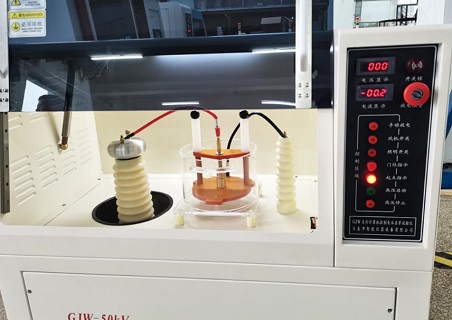

電壓擊穿試驗儀由計算機控制，通過人機對話，完成絕緣材料的工頻耐壓和工頻耐壓試驗。采用立式箱體結構，節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。本產品采用直流伺服電機加載減速機構，保證了新標準里面關于快、慢速試驗的要求，保證用戶可以自由選擇升壓速率。
　　電子控制系統是通過PLC控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠?qū)崟r(shí)顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在10V-5000V/S，使升壓速率做到勻速、準確，并能夠準確測出漏電電流的數據。

　　電壓擊穿試驗儀使用安全，其硬件安全設置如下：
　　1、開關安全門（門開啟自動斷電）；
　　2、高壓?jiǎn)?dòng)和高壓停止有單獨開關（與安全門聯動）；
　　3、升壓裝置有起點和終點限位開關；
　　4、主機帶有單獨電壓、電流顯示功能保護；
　　5、主機帶有試驗結束自動放電機構；
　　6、人工控制的手動放電裝置有兩種（放電棒和按鈕開關放電）；
　　7、接地安全線檢測功能保護；
　　電壓擊穿試驗儀軟件安全設置：
　　1、高壓起點提示；
　　2、放電機構位置檢測；
　　3、時間保護：設置試驗時間（超過時間停止）；
　　4、高壓裝置運行提示（包含上升和下降）；
　　5、儀器電源未接通提示；
　　6、高壓運行結束提示；
　　7、高壓放電運行提示；
　　8、電壓保護3個：終止電壓、量程電壓、峰降；
　　9、電流保護：設置電流大?。ㄟ^(guò)流停止）；過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源。
